一、 DL-5C型盤式真空過濾機用途：
盤式真空過濾機用于地質、冶金、煤炭、建材、礦山等科研實驗單位在開展礦物可選性實驗工作中，作為浮選、重選、磁選等作業后脫水，檢測樣品時固液分離。機器主要由真空泵、分水濾氣器、真空負壓罐及兩個過濾盤組或其排水通過自控裝置自動排水，達到固液分離目的。本產品由原地礦部指定企業生產，執行行業標準。
二、DL-5C型盤式真空過濾機技術參數：
|
型號 |
DL-5C |
單位 |
|
|
過濾盤 |
大濾盤：3.6L 小濾盤：0.64L |
L |
|
|
真空負壓罐 |
5 |
L |
|
|
真空泵 |
限真空 |
91.2 |
KPa |
|
抽氣速率 |
30 |
m3/h |
|
|
真空水銀柱高 |
730 |
mmHg |
|
|
給料粒度 |
0-0.8 |
mm |
|
|
濾餅水份 |
10-25 |
% |
|
|
電動機 |
功率 |
1.5 |
Kw |
|
整機重量 |
140 |
Kg |
|
|
外型尺寸 |
710×590×1145 |
mm |
|

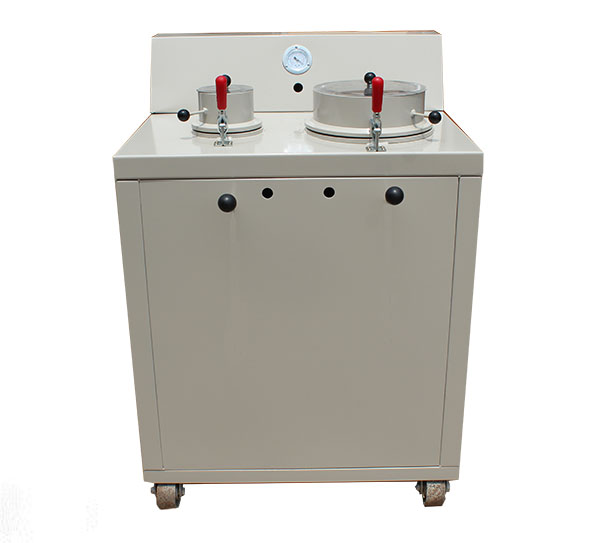

結構：DL-5C型過濾機，設有兩個容量相同的濾盤，不同量的礦漿可以直接傾入相應容量的盤內進行脫水處理。真空系統主要由旋片式真空泵、分水濾氣器、真空負壓罐、電磁閥以及真空管道組成。
本設備由機箱，小濾盤，抽排管道，補加水管道，移動抽濾盤，電器，真空泵，真空罐等部分組成。
本設備利用直聯式懸鴨水環真空泵運轉時產生的負壓來抽濾礦漿，能連續抽吸和排放過濾液體。真空泵由一臺1.5千瓦的電動機直接聯帶動，運轉時（海拔高度為0時）可產生560-650貢柱的負壓。有大、小濾盤、抽排管道、移動抽濾盤、真空罐及真空表所組成的過濾系統，直接與真空泵的負壓區相連，省去了氣水分離等一整套裝置，工作時不需停機，濾液及由真空泵直接泵出，從而提高了過濾效率，減少停機和啟動次數，減少了故障，延長了設備的使用壽命。
